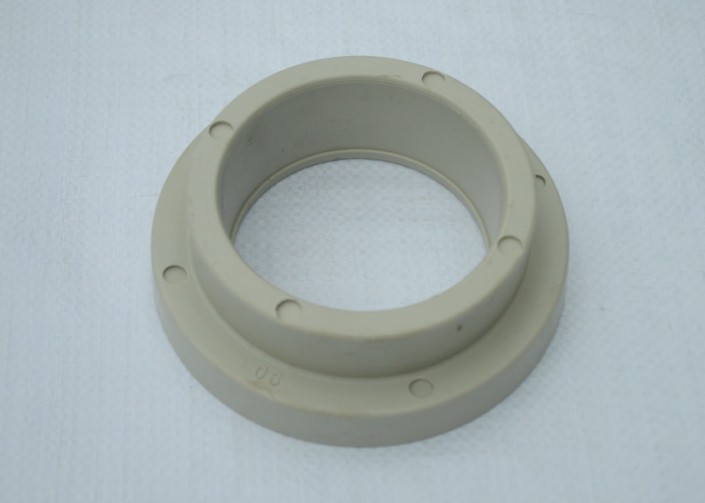

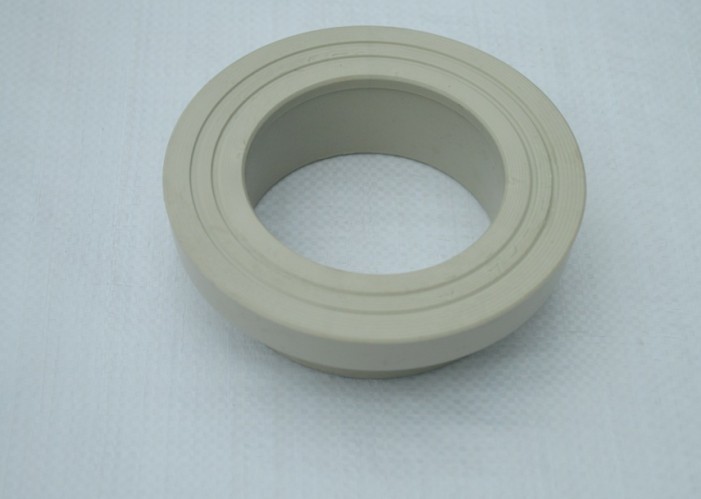

PPH管对焊法兰适配器是镇江平达厂家新开发的管件之一，可承受更大压力的法兰头，采用热熔器连接，方便牢固。这个要配合活套法兰组成一套。PPH法兰适配器用热融对焊连接。需和松套法兰配合使用。我公司的各种PPH管件质量有_，价格合理，欢迎选购。





 【PPH法兰适配器图纸】



PPH管对焊法兰适配器规格参数：

Dimension	Detail	da（OD） mm	s mm	L mm	L3 mm	d3 mm	d4 mm	h mm
20	20X1，9 SDR11 ISO S-5	20	1.9	52	30	27	45	7
25	25X2，3 SDR11 ISO S-5	25	2.3	50	25	33	58	9
32	32X2，9 SDR11 ISO S-5	32	2.9	50	25	40	68	10
40	40X3，7 SDR11 ISO S-5	40	3.7	50	20	50	78	11
50	50X4，6 SDR11 ISO S-5	50	4.6	50	20	61	88	12
63	63X5，8 SDR11 ISO S-5	63	5.8	50	18	75	102	14
75	75X6，8 SDR11 ISO S-5	75	6.8	50	18	89	122	16
90	90X8，2 SDR11 ISO S-5	90	8.2	80	40	105	138	17
110	110X10，0 SDR11 ISO S-5	110	10	80	38	125	158	18
125	125X11，4 SDR11 ISO S-5	125	11.4	80	38	132	158	25
140	140X12，7 SDR11 ISO S-5	140	12.7	92	37	155	188	25
160	160X14，6 SDR11 ISO S-5	160	14.6	92	38	175	212	25
180	180X16，4 SDR11 ISO S-5	180	16.4	93	43	183	212	30
200	200X18，2 SDR11 ISO S-5	200	18.2	115	40	232	268	32
225	225X20，5 SDR11 ISO S-5	225	20.5	113	60	235	268	32
250	250X22，7 SDR11 ISO S-5	250	22.7	132	58	285	320	35
280	280X25，4 SDR11 ISO S-5	280	25.4	128	58	291	320	35
315	315X28，6 SDR11 ISO S-5	315	28.6	136	65	335	370	35
355	355X32，2 SDR11 ISO S-5	355	32.2	150	70	373	430	40
400	400X36，3 SDR11 ISO S-5	400	36.3	155	70	427	482	46
450	450X40，9 SDR11 ISO S-5	450	40.9	120	27	514	585	60
500	500X45，4 SDR11 ISO S-5	500	45.4	175	80	530	585	60
